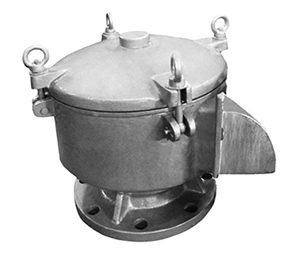

快开阻火呼吸阀

发布日期:[2015-05-18]    点击数: 快开阻火呼吸阀

一、产品简介:

  快开(阻火)呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备,能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。快开(阻火)呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品。快开(阻火)呼吸阀是安装在固定顶罐上的通风及阻火装置,能起到减少油品蒸发损耗,控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。快开(阻火)呼吸阀是新型改进型呼吸阀,集合呼吸阀与储罐阻火器的双重作用。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。呼吸阀内设有静电保护装置,使得该阀时刻与罐体保持同等电位。

二、产品性能及特点:

快开(阻火)呼吸阀阀盘采用四氟材料,耐低温,防冻性能好;阻火盘采用不锈钢材质,阻火性能优良;壳体选用不锈钢、铸钢和铝合金,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,安全方便等特点。

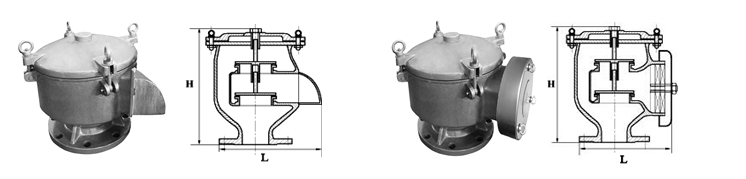

三、产品外形及安装尺寸:


口径DN

英寸

宽度L/mm

高度H/mm

25

1"

200

165

40

1-1/2"

230

190

50

2"

270

220

80

3"

320

260

100

4"

350

280

150

6"

410

330

200

8"

480

380

250

10"

560

420


四、产品技术参数:


型号 Model

HXF-K / HXF-KZ型

规格Size

DN25-DN350 PN0.6-PN2.5 RF

壳体材质
Body Materials

AL CS 304 316 316L

导杆材质
Guide Rod

AL 304 316 316L

螺帽螺栓
Bolt/Nut

CS 304 316 316L

密封垫片
Gasket Seal

石墨垫片

金属垫片

聚四氟乙烯
Graphite

gasket Medal

gasket PTFE

正压阀盘材质
Positive valve plate

CS 304 316 316L/F4

负压阀盘材质
Vacuum valve plate

聚四氟乙烯 F4

正压阀盘压力
Positive Pressure

+36 mmH2O ~ +1000mmH2O

负压阀盘压力
Vacuum Pressure

-25 mmH2O ~ -65mmH2O

压力等级
Pressure Group

A级 B级 C级 D级

环境温度
Ambient Temper

CS:-30℃~+350℃

SS:-80℃~+350℃

连接方式
Joint Type

法兰连接螺纹连接
Flange Threaded

法兰标准
Flange Standard

JB GB HG ANSI SH JIS

设计制造检测标准
Manufacture Standard

SY/T0511-1996 GB5908-86

外表处理
Coating

CS: paint

SS:NO Paint

五、产品安装使用和维护:

  各种呼吸阀都应垂直安装,快开(阻火)呼吸阀出口处应无阻力,避免产生受压现象。 如停止工作时快开(阻火)呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。快开(阻火)呼吸阀在安装前应专门测试,并检查其密封性。快开(阻火)呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装快开(阻火)呼吸阀,罐内的液体进出将有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的B备产品,不可缺少。

快开(阻火)呼吸阀安装于储罐上一般使用1-3个月后,需要定期检查呼吸阀正负压阀盘工作是否灵活,快开(阻火)呼吸阀在正常工作时,会发出“嘶-嘶-嘶”的泄压排气的声音,否则,需要将快开(阻火)呼吸阀顶部的阀盖打开,检查阻火呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有,及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证阻火呼吸阀的正常安全运行。快开(阻火)呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化,上下运动。当快开(阻火)呼吸阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证呼吸阀正常工作,维持储罐的安全运行。为了快开(阻火)呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合。新阀启用时,安装前应清除阀盘间的防震物,否则呼吸阀将失灵。

六、订货须知:

  订货时请确定以下参数:1、口径 2、材质 3、操作压力 4、介质 5、法兰标准 6、数量,以便为您提供符合要求的产品。
